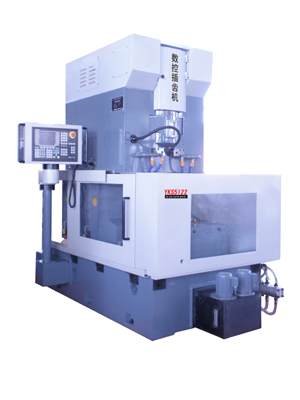

插齒機床系列 |
|
主要規格及技術參數
|
序號 |
項 目 |
單位 |
機床參數 |
用戶參數 |
備注 |
|
1 |
最大加工工件直徑：外齒 |
mm |
φ220 |
|
|
|
|
內齒 |
|
φ140+d刀 |
|
|
|
2 |
最大加工工件模數 |
mm |
6 |
|
|
|
3 |
加工齒數 |
|
任意 |
|
|
|
4 |
最大加工齒寬 |
mm |
70 |
|
|
|
5 |
插齒刀最大沖程長度 |
mm |
80 |
|
|
|
6 |
插齒刀主軸沖程數 |
str/min |
100～1500 |
|
無級 |
|
7 |
插齒刀行程位置調整量 |
mm |
30 |
|
|
|
8 |
工作臺圓周進給量 |
mm/str |
0～2 |
|
無級 |
|
9 |
立柱徑向進給速度 |
mm/min |
0～1000 |
|
|
|
10 |
立柱徑向進給行程（X軸） |
mm |
330 |
|
|
|
11 |
插齒刀讓刀量 |
mm |
≥0.35 |
|
|
|
12 |
插齒刀安裝軸頸直徑 |
mm |
φ31.743 |
|
|
|
13 |
刀具主軸直徑 |
mm |
φ85 |
|
|
|
14 |
工作臺直徑 |
mm |
φ340 |
|
|
|
15 |
工作臺中心孔直徑 |
mm |
φ100 |
|
|
|
16 |
工作臺極限轉速（C軸） |
r/min |
8 |
|
|
|
17 |
插齒刀軸心線至工作臺軸心線距離 |
mm |
-70～260 |
|
|
|
18 |
插齒刀安裝端面至工作臺面距離 |
mm |
190～300 |
|
|
|
19 |
數控軸最小編程量 |
mm |
0.001 |
|
|
|
20 |
主電機功率 |
KW |
5.5 |
|
|
|
21 |
總功率 |
KW |
24 |
|
|
|
22 |
機床凈重 |
Kg |
8000 |
|
|
|
23 |
機床尺寸（長X寬X高） |
mm |
3400X3200X2400 |
|
占用空間 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
